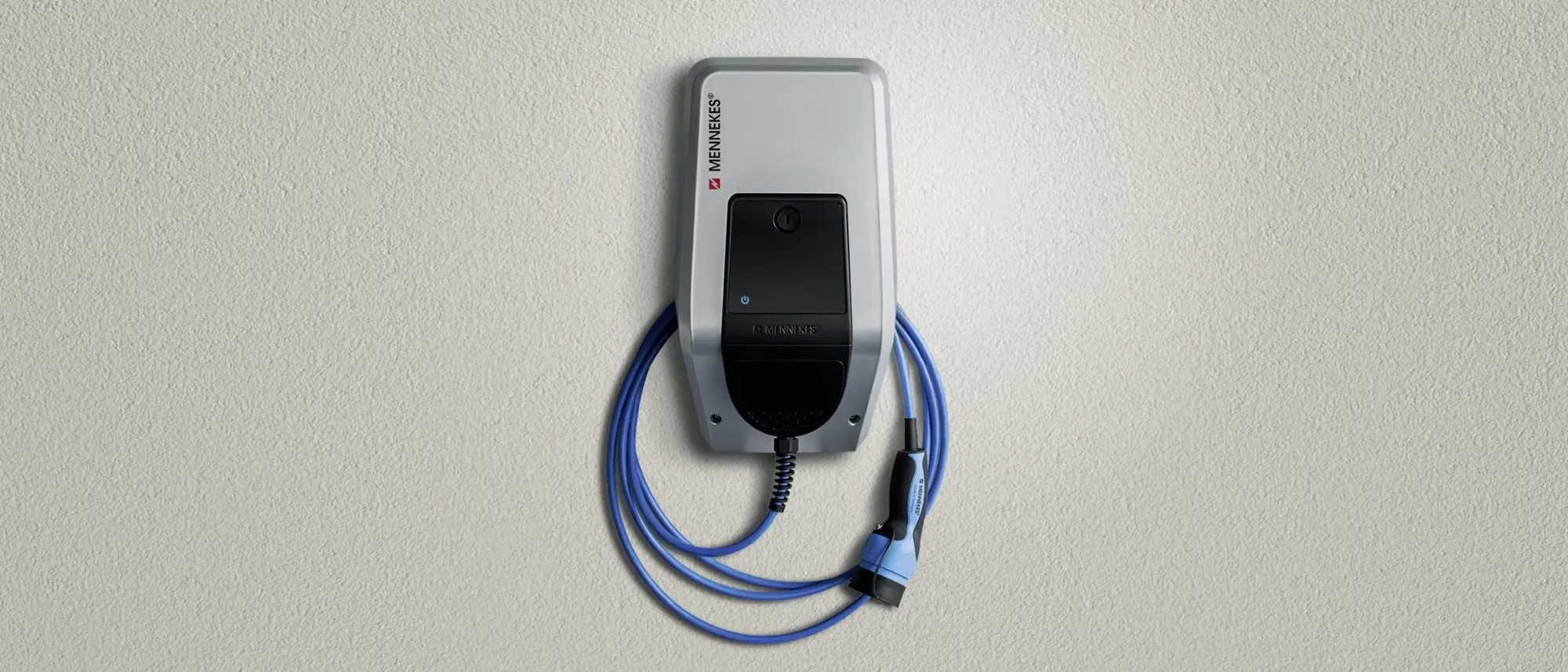

При установке настенного блока для электромобиля необходимо учитывать различные критерии безопасности. На этой странице мы обобщили все важные моменты, которые необходимо учитывать при установке настенного блока. Здесь вы найдете не только информацию о том, какие компоненты вам понадобятся в дополнение к настенному блоку, но и важные сведения об электрическом подключении, необходимой защите предохранителей и получении всех необходимых разрешений. Используя эти советы, вы всегда будете в безопасности.
Стоит знать
К линии питания, идущей от блока предохранителей к настенному блоку, нельзя подключать другие нагрузки, такие как розетки в гараже, освещение, стиральную машину и т. д. Поэтому к линии питания настенного блока применяется коэффициент одновременности 1,0.
Коэффициент одновременности учитывает, что, как правило, не все устройства в системе или цепи всегда работают одновременно и на полную мощность. Однако для настенной коробки это необходимо учитывать. Поэтому подключенная нагрузка настенного блока должна поддерживаться на уровне 100 %.
Тип и сечение кабеля всегда должны подбираться в соответствии с требуемой мощностью и местными условиями.
Здесь играют роль несколько факторов, таких как длина кабеля, температура окружающей среды и так называемый. "способ прокладки". Пример: кабель, проложенный в бетоне, рассеивает тепло, выделяемое потоком электричества, иначе, чем кабель, проложенный "в воздухе", и поэтому при определенных обстоятельствах может быть загружен по-разному. Для зарядки электромобиля мощностью 11-22 кВт (трехфазного) питающий кабель должен быть 5-жильным. Для однофазной зарядки (до 3,7 кВт) достаточно 3-жильного кабеля. Лучше всего, если необходимый тип и сечение кабеля определит и установит квалифицированный электрик.
Обычно мы рекомендуем по возможности подготовить линию электропередачи к трехфазному подключению и, если есть сомнения, выбрать кабель большего сечения, чтобы обеспечить защиту на будущее. В будущем электромобили, вероятно, будут иметь более высокую зарядную мощность и емкость аккумуляторов.
Задача автоматических выключателей остаточного тока - защитить людей в случае неисправности электрических систем. Существует два основных типа:
Тип A: реагирует на переменные и импульсные остаточные токи (переменный ток).
Тип B: "чувствительный ко всем токам"; также реагирует на постоянные токи замыкания (переменный и постоянный ток).
Автоматический выключатель остаточного тока, по крайней мере, типа A обязателен для каждой настенной коробки или зарядной станции. Однако в электромобилях также могут возникать токи короткого замыкания, основанные на постоянном токе. Некоторые электромобили оснащены внутренним устройством безопасности, которое распознает эти остаточные токи и защищает пользователя от них, а другие - нет. Если вы не знаете, оснащен ли ваш электромобиль таким защитным устройством, или если другие (неизвестные) транспортные средства также могут заряжаться на вашей зарядной станции, необходимо установить автоматический выключатель, чувствительный к остаточному току.
Производители настенных боксов все чаще устанавливают в них УЗО, которое также подходит для обнаружения остаточных токов постоянного тока. Это защищает вас от остаточных токов постоянного тока. Настенная коробка со встроенным УЗО, чувствительным ко всем токам, стоит несколько дороже, но зато вы в безопасности.
УЗО типа A EV было специально разработано с учетом требований электромобильности и является нашей рекомендацией, если в настенной коробке не предусмотрена другая защита от постоянного остаточного тока.
Процесс согласования и значение мощности, начиная с которого необходимо регистрировать или получать разрешение у ответственного оператора энергосистемы, различаются в зависимости от оператора энергосистемы.
В зоне ответственности компании Mittelhessen Netz GmbH зарядные станции мощностью до 12 кВт должны быть зарегистрированы и авторизованы при мощности более 12 кВт.
Во всех других зонах электросетей за дополнительной информацией обращайтесь к соответствующему оператору электросетей.
Установка только специализированным персоналом
Для обеспечения профессионального монтажа и вашей безопасности работы по установке, сборке и обслуживанию должны выполняться только квалифицированным электриком, который знаком со стандартами и правилами установки и несет полную ответственность за установку.
